三相異步電動機的兩種接線方法。

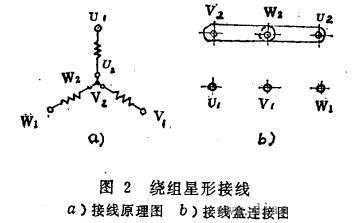

      三相異步電動機定于繞組通常采用兩種接線方法，即星形接法（Y）和三角形接法（Δ）。功率大的電機，在每相繞組里由兩條或兩條以上的支路并聯。星形接法見圖2，把三相統組的尾端連在一起，由三個首端去接電源。當然也可以把三個首端連在一起，由三個尾端去接電源。但是決不可在短接的星點上既有首端，又有尾端，否隊便不能形成正常的旋轉磁場．在接線盒里（見圖動）星點是用兩個連接片連接的。

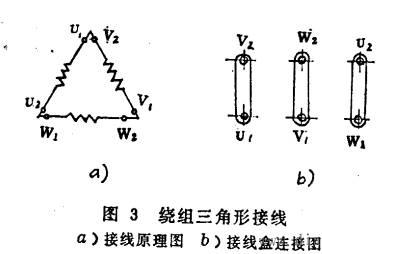

      三角形接法見圖3，它是由一根繞組的首端與另一格的尾端相連，形成一個三角形，再由三角形的頂點接向電源。同樣的道理，采用三角形接法，決不可用繞組的同名端（兩個首端或兩個尾端）接成三角形的頂點，否則，電機將不能正常運轉。
      一臺電機，究竟采用星接還是角接，必須按照銘牌的規定，是不能隨意變更的。
      無論那種按法，接線時如果首尾端錯了，接通電源后，不能形成正常的旋轉磁場，這時：電機起動困難；有特殊響聲；三相繞組中電流很不平衡，即使空載，電流也將大于額定值。從而繞組溫升急劇增高，如不切斷電源，時間長了，電機繞組有燒毀的危險。所以，使用電機時，正確連接繞組是非常重要的。
